MUROS DE CONTENCION (MSE)



MUROS MECANICAMENTE ESTABILIZADOS (MSE)

GENERALIDADES

Este tipo de muros también es conocido como suelo reforzado, son utilizados en áreas donde se desea retener un talud para evitar derrumbes o también donde se desea realizar una ampliación de la propiedad.

Este sistema es una de las mejores opciones para la construcción de muros de contención, se puede utilizar para un proyecto de vivienda y hasta en puentes.

Una de las comparativas para entender este sistema, es compararlo con el concreto reforzado que esta compuesto de concreto y varillas de acero, el suelo compactado seria el concreto resistente a la compresión y las geomallas son las varillas que le dan ductilidad y resistencia a la deformación.

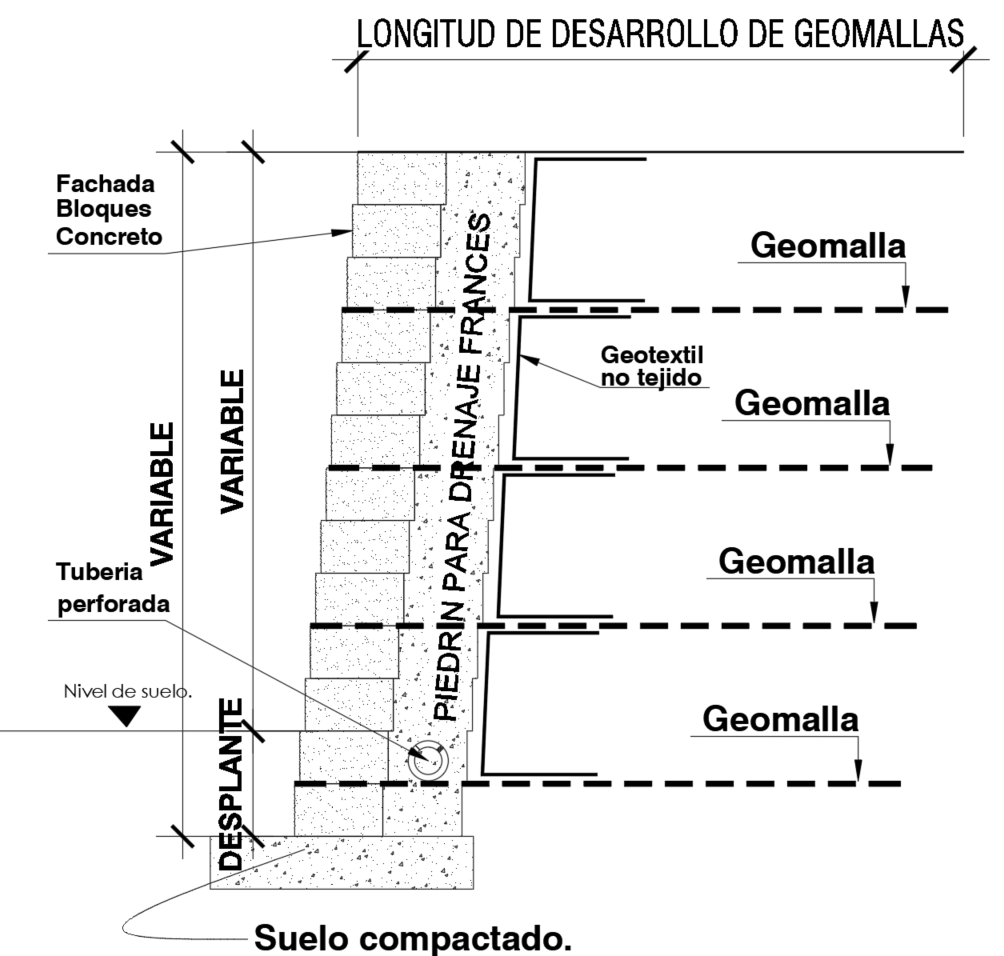

Elementos que componen un sistema de muros MSE:

Bloques de concreto de alta resistencia: Se colocan en la fachada desde el pie del muro hasta la parte alta, en cada hilada se debe de colocar traslapado, y con un pequeño corrimiento vertical para darle una inclinación contraria al empuje del suelo. Este tipo de bloques no requiere de ningún tipo de mortero para pegarlos. Evita la erosión y que se exponga la fachada, y mantiene protegido el suelo compactado y las mallas. Podemos encontrar distintos tamaños o formas de bloques, todos son funcionales con la instalación y resistencia adecuada.

Geositenticos de refuerzo:

Geomalla o mallas de refuerzo. Este es el elemento principal para darle estabilidad al relleno controlado que forma el muro de suelo reforzado. De esta malla podemos encontrar malla uniaxil de polietileno de alta densidad, o malla tejida de poliester con recubrimiento pvc, como las comunes, esta se coloca en forma horizontal perpendicular a la fachada del muro, al distancia entre cada una depende de la altura del muro y uso que se le dé.

                      Geotextil no tejido, este manto se coloca entre el piedrín y el relleno controlado, formando una pantalla que evita el paso de material suelo fino y no se mezcle con el piedrín.

               Material para relleno controlado: Este material deberá de ser un suelo con características físicas ideales para rellanar y compactar, comúnmente se conoce y se utiliza, selecto o balastro, este tipo de suelo tiene que estar libre de arcilla como de material orgánico. Se coloca en capas de 20cm que se deberá de ir compactando cada capa.

          Drenaje francés, este termino hace referencia a un drenaje formado por una capa de 25cm a 30cm de espesor que se colca en la parte posterior de la fachada del muro, atrás de los bloques. Este se deberá de colocar desde la parte baja del muro hasta su parte alta, en todo su largo. En la parte inferior y en todo su largo de deberá de colocar una tubería de concreto o de pvc perforado, para drenar el flujo de agua que se filtre a través de la capa de piedrín. Este se coloca para evitar presiones positivas dentro del muro que puedan provocar el colapso del muro.

                Conecciones: Algunos sistemas utilizan conectores para unir los bloques con los las mallas. Estos conectores se colocan entre cada hilada de bloques.

Aplicaciones: Para control de taludes, para cabezales de puentes, para ampliación de propiedades, todo proyecto donde se requiera un relleno.

Donde no aplica: En áreas donde no se tenga espacio suficiente para extender las mallas. En taludes donde el muro no comience desde el pie del talud. Colocar este muro sobre algún otro sistema de contención. No se recomienda en usos tales como montar estructuras con cimientos corridos o con un gran numero de zapatas, estos elementos cortan la continuidad de las mallas.

Beneficios: Por ser un sistema que no requiere de ningún tipo de mortero para pegar bloques, concreto, varillas de hierro, lo hace un sistema económico. La colocación de bloques, mallas, drenaje frances, se hace de forma manual, por lo que no se requiere de mano de obra calificada, únicamente de la supervisión del encargado de la obra. Se tiene facil acceso a todos los materiales. Dado a que no se requiere ningun tiempo de fraguado, es de inmediata habilitación.

Observaciones: Se requiere de maquinaria para compactar, para cada caso se debe de elaborar un diseño. Se requiere de otros estudios previo a la construcción, como estudios de suelos, topografía y diseño.

Normas:

Norma para los bloques de concreto COGUANOR NTG 41100

La norma o especificaciones de las mallas dependerá del tipo de malla y del fabricante.
