LOSA PREFABRICADA CON VIGUETA Y BOVEDILLA



LOSAS PREFABRICADAS CON VIGUETA Y BOVEDILLA

 GENERALIDADES

El sistema de losas prefabricadas, es la estructura que se coloca como entrepiso o techos de viviendas o edificios. Es un sistema compuesto por nervios horizontales que resisten todas las cargas de uso del nivel. Este tipo de losa también pude conocerse como losas nervadas en un sentido, que transmiten las sobrecargas a los muros. Se compone de varios elementos que al momento de fundirse con una mezcla de concreto se vuelvo un solo elemento homogéneo con características físicas de alta resistencia.

Elementos: Vigueta prefabricada de concreto con refuerzo de acero que pueden ser cables de presfuerzo o varillas de acero grado 70, 60 o 40, según el fabricante y las solicitudes de la estructura. Este elemento es el refuerzo principal dentro del sistema de losa prefabricada, ya que resiste todas las sobre cargas y las transmite hacia los muros. Pueden ser viguetas de alma abierta o con el alma llena como T invertida.

Bovedilla de concreto, como elemento de relleno para aligerar el peso de la losa. Este elemento se apoya sobre las viguetas, dentro de sus funciones esta darle un espesor a la losa, evitar que queden espacios vacíos entre las viguetas y principalmente funciona como encofrado para poder fundir la losa.

El rigidizante es un elemento que se coloca en el centro y de forma perpendicular a la dirección de la vigueta, se coloca para aumentar la resistencia de la losa en el centro y evitar vibraciones.

La estructumalla es un refuerzo por temperatura, este se coloca dentro del toping de concreto, evita que el concreto se agriete por las deformaciones que presenta el en proceso de secado y cuando ya esté en uso.

Toping de concreto es una fundición mínima de 5cm que se coloca sobre la vigueta y bovedilla, ya colocadas en su posición final apoyadas sobre los muros.

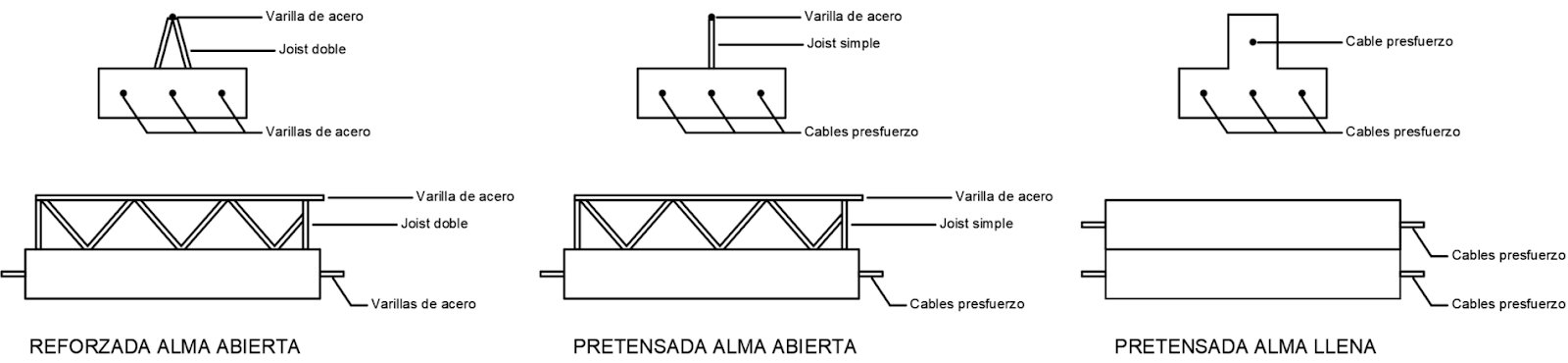

Tipos: Podemos entrar varios tipos de sistemas de losas prefabricadas, pero en cada sistema varia básicamente el tipo de vigueta que se utiliza.

Viguetas alma abierta reforzadas

Viguetas alma abierta pretensadas

Vigueta alma llena pretensada



Dimensiones: El espesor de la losa dependerá del uso que se le dará y la luz libre que haya entre muro y muro, donde se apoyará la vigueta.

Pero los mas comunes son:

Peralte terminado de 15cm, 20cm y 25cm.

Nota: Se pueden trabajar de espesores mayores, pero se deberá de realizar un diseño de la vigueta de cumpla las condiciones solicitadas. No existen peraltes terminados menores a 15cm.

Resistencias y usos: La carga de diseño es según el uso, conocida como la carga viva, la norma de referencia sería: Norma de seguridad estructural para Guatemala NSE2 capítulo 3 Tabla 3.7.1.1.

Estas son las mas comunes.

200 kg/cm² - Vivienda habitaciones y pasillos

350 kg/cm² - Oficinas pasillos y escaleras.

500 kg/cm² - Almacenes minoristas, escaleras públicas, salones.

Beneficios: Rápida instalación, ahorro en mano de obra y materiales comparado con un sistema tradicional de losa armada con varillas, no requiere de mano calificada ni herramientas especiales, producto que se fabrica bajo control de calidad lo que le da una mayor seguridad y garantía. En las losas con viguetas pretensada dado a la contraflecha que se genera en el centro, le da una mayor resistencia a las losas.

Desventajas: El acabado en la parte inferior podría presentar agrietamiento agrietarse si no se realiza un trabajo de sellado en las uniones entre viguetas y bovedillas, eso no reduce su capacidad de resistir las sobre cargas.

En el caso de las viguetas pretensadas, si no se tiene el control en el tensado de los cables, la vigueta presentara mayor contraflecha, lo que afecta el acabado final de la losa, como en la colocación de piso si fuera de entrepiso.



Observaciones: Se deberá de tener el control necesario en la colocación de la obra falsa para el soporte provisional mientras se funde y seca el concreto.

Puede ver nuestro siguiente blog sobre recomendaciones para instalación de losas prefabricadas.



Normas: Existen normas para especificaciones de las losas NTG 41084 y métodos de ensayos para sistemas de losas prefabricadas NTG41084 h1.

Puedes ver nuestro siguiente blog sobre el resumen de las normas.
